താപ സംവേദിനി

കഴിഞ്ഞൊരു പോസ്റ്റില്‍ ഫാം ഓട്ടോമേഷന്‍ എന്നൊരു പ്രൊജക്റ്റിനെപ്പറ്റി സൂചിപ്പിച്ചിരുന്നല്ലോ. പ്രധാനമായും ടെമ്പറേച്ച സെന്‍സര്‍ വച്ച് തുടങ്ങിയ വര്‍ക്ക് അവസാനം ആറോളം കൊച്ചു കൊച്ചു സര്‍ക്യൂട്ടുകളുടെ ഒരു സമാഹാരമായി മാറുകയായിരുന്നു.

ചിത്രം നോക്കുക.ഇടവിട്ട് ഓരോ സര്‍ക്യൂട്ടുകളായി പോസ്റ്റ് ചെയ്യാം.


വിവിധ സെന്‍സറുകള്‍.

ഈ പ്രൊജക്റ്റിന്റെ അടിസ്ഥാനമായി ആരംഭിച്ചത് ടെമ്പറേച്ചര്‍ സെന്‍സര്‍ ആണെന്ന് പറഞ്ഞുവല്ലോ. LM 35 എന്ന ഐസിയെ അടിസ്ഥാനപ്പെടുത്തിയാണ് ഇത് നിര്‍മ്മിച്ചത്. പ്രീകാലിബറേറ്റഡ് എന്നു പറയാവുന്ന് ഈ ഐസി ഒരു ഡിഗ്രീ സെത്ഷ്യസ് താപ വ്യതിയാനത്തിന് 10 മില്ലി വോള്‍ട്ട് ഔട്ട്പുട്ട് വ്യതിയാനം തരുന്നു. മില്ലി വോള്‍ട്ട് അളക്കാവുന്ന ഒരു മള്‍ട്ടീ മീറ്റര്‍ ഉപയോഗിച്ചാല്‍ സെത്ഷ്യസിലുള്ള ഊഷ്മാവ് അളക്കാന്‍ മറ്റ് സര്‍ക്യൂട്ടുകള്‍ ഒന്നും ആവശ്യമില്ല. എന്നിരുന്നാലും CA 3031 എന്ന ഐസി ഉപയോഗിച്ചാണ് കട്ട് ഓഫ് ടെമ്പറേച്ചര്‍ ഫിക്സ് ചെയ്തത്. വിശദമായ സര്‍ക്യൂട്ട് ആവശ്യമില്ലെന്ന ധാരണയില്‍ മള്‍ട്ടീമീറ്റര്‍ ഉപയോഗിച്ചുള്ള ഡെമോ താഴെക്കൊടുക്കുന്നു.

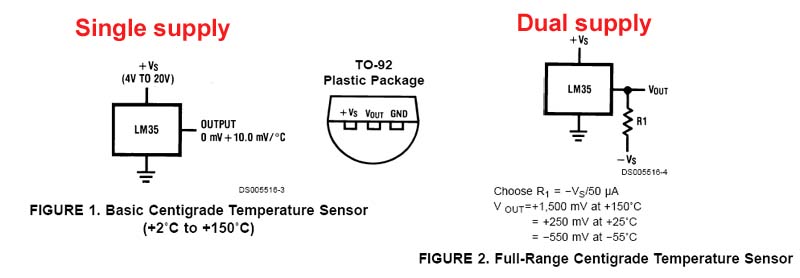

ചിത്രം നോക്കുക. പോസിറ്റീവ്, നെഗറ്റീവ്, ഔട്ട് പുട്ട് ഇങ്ങനെ മൂന്നു പിന്നാണ് ഈ ഐസിക്ക് ഉള്ളത്. സര്‍ക്യൂട്ടില്‍ ഉപയോഗിച്ചിരിക്കുന്ന R1 , 180000 ഓംസ് ആണ്. ഒരു 9 വോള്‍ട്ട് ബാറ്ററിയില്‍ നിന്നും ഐസി ചാര്‍ജ് ചെയ്തശേഷം മള്‍ട്ടീമീറ്റര്‍ ഉപയോഗിച്ച് ഔട്ട്പുട്ട് കരണ്ട് അളക്കുക. ചുവന്ന വയര്‍ ഔട്ടൌട്ട് പിന്നിലും, കറുപ്പ് നെഗറ്റീവ് പിന്നിലും. മള്‍ട്ടീമീറ്റര്‍ 2000 മില്ലി വോള്‍ട്ട് ഓപ്ഷനില്‍ സെറ്റ് ചെയ്ത് പരിസോധിക്കൂ, താപ നില കാണാം.


മുറിയുടെ തറയില്‍ വച്ച് എടുത്ത ഒരു ചിത്രമാണ് കാണുന്നത്. റീഡിങ് 318, അതായത് ഒരു ഡിഗിക്ക് 10 മില്ലി വച്ച് കണക്കാക്കിയാല്‍ അന്തരീക്ഷ താപനില 31.8 ഡിഗ്രീ സെല്‍ഷ്യസ്.


ഇത് ഫ്രിഡ്ജിനുള്ളിലെ താപനില അളന്നത്, ഒരു ഐസ് കട്ടക്കകത്ത് ഐ.സി സ്ഥാപിച്ചത്. ഇവിടെ താപനില 1.3 എന്ന് കാണിക്കുന്നു, ഇത് എററാവാനാണ് സാദ്ധ്യത, കാരണം സിങ്കിള്‍ പവര്‍ സപ്ലേ ആണ് ഉപയോഗിച്ചത്.

ഫാരന്‍ ഹീറ്റ് അളവിലുള്ള മീറ്ററാണ് ആവശ്യമെങ്കില്‍ LM34 ഐസി ഉപയോഗിക്കുക.

ബാക്കി സര്‍ക്യൂട്ടുകളുമായി പിന്നീട് വരാം.
